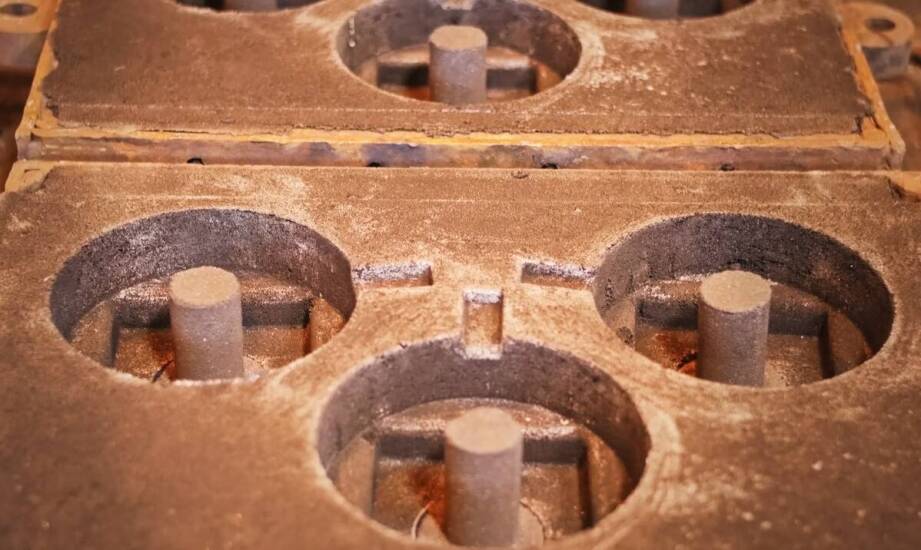

Co musi zawierać specyfikacja odlewu żeliwnego, żeby uniknąć poprawek w produkcji

Zamówienie detali przemysłowych bez kompletnej specyfikacji technicznej to prosta droga do problemów. Gdy brakuje kluczowych danych, producent musi przyjmować założenia dotyczące wymiarów, materiału czy tolerancji. W przypadku odlewów żeliwnych takie niedopowiedzenia często kończą się wyprodukowaniem części niezgodnej z projektem, co generuje opóźnienia i dodatkowe koszty. Precyzyjna dokumentacja jest fundamentem, który zapewnia, że finalny detal będzie idealnie pasował do docelowej maszyny.

Wymiary, tolerancje i punkty bazowe – fundament projektu

Podstawą każdego zamówienia jest rysunek techniczny uwzględniający specyfikę technologii odlewniczej. Specyfikacja musi jasno określać wymiary nominalne surowego odlewu wraz z naddatkami na późniejszą obróbkę skrawaniem. W przypadku odlewów piaskowych naddatki te wynoszą zazwyczaj od 3 mm dla małych detali do nawet kilkunastu milimetrów przy dużych komponentach. Równie ważne są tolerancje wymiarowe, które standardowo określa norma PN-ISO 8062. Jeśli dokumentacja nie precyzuje inaczej, odlewnie przyjmują ogólną klasę CT14, typową dla tej metody produkcji.

Kluczowym, a często pomijanym elementem, są punkty bazowe. Punkty bazowe to stabilne powierzchnie odniesienia, które gwarantują powtarzalność i precyzję podczas dalszej obróbki mechanicznej. Najlepiej umieszczać je na grubych ściankach lub w miejscach skrzyżowania żeber. Ich prawidłowe zdefiniowanie jest niezbędne, aby gotowy detal można było bezproblemowo zamontować w maszynie. Bez tych danych precyzyjne ustawienie odlewu na obrabiarce staje się bardzo trudne.

Jak dobrać materiał i przygotować kompletną dokumentację?

Wybór odpowiedniego gatunku żeliwa ma bezpośredni wpływ na żywotność i funkcjonalność komponentu. Przy wysokich obciążeniach dynamicznych i temperaturze pracy przekraczającej 200°C najlepszym wyborem jest żeliwo sferoidalne, np. EN-GJS-400. Zapewnia ono wysoką granicę plastyczności i odporność na pękanie. Z kolei tam, gdzie priorytetem jest stabilność pracy urządzenia, stosuje się żeliwo szare (np. EN-GJL-250). Jego struktura zapewnia zdolność do tłumienia drgań nawet 5–10 razy skuteczniej niż stal, co jest kluczowe w korpusach maszyn czy podstawach silników.

Kompletne zamówienie musi zawierać nie tylko rysunek, ale też jasne wytyczne. Dokumentacja powinna precyzować zakres obróbki mechanicznej, wymagania dotyczące chropowatości powierzchni (Ra) oraz szczegółowe kryteria odbioru. Należy wyraźnie zaznaczyć, które powierzchnie pozostają w stanie surowym, a które będą obrabiane. To pozwala uniknąć niepotrzebnego szlifowania części przeznaczonych do skrawania. Istotne jest też rozróżnienie wymagań krytycznych od drugorzędnych. Wymiary montażowe, tolerancje otworów i powierzchnie styku są kluczowe dla funkcji części, podczas gdy wygląd zewnętrzny ukrytej powierzchni może być cechą drugorzędną. Dzięki temu odlewnia, realizująca odlewy żeliwne na zamówienie jak N2W, może precyzyjnie dostosować technologię do priorytetów projektu.

Kryteria odbioru powinny opisywać, jak będzie weryfikowana zgodność produktu. Warto ustalić, że odbiór pierwszej sztuki obejmie pomiar kluczowych wymiarów oraz ocenę wizualną powierzchni pod kątem typowych wad odlewniczych. Zgodnie z normą PN-EN 1559-1 kontrola wizualna ma na celu wykluczenie pęcherzy, niedolewów czy zaprószeń. W przypadku części o wysokich wymaganiach wytrzymałościowych specyfikacja może też wymagać dostarczenia atestu materiałowego 3.1 według normy PN-EN 10204, który potwierdza skład chemiczny i właściwości mechaniczne wytopu.

Starannie przygotowana specyfikacja techniczna to coś więcej niż tylko formalność. Stanowi ona pomost między zamysłem projektanta a rzeczywistością produkcyjną. Inwestycja czasu w stworzenie kompletnej dokumentacji przekłada się bezpośrednio na skrócenie cyklu produkcyjnego, eliminację kosztownych poprawek i płynność całego łańcucha dostaw.
