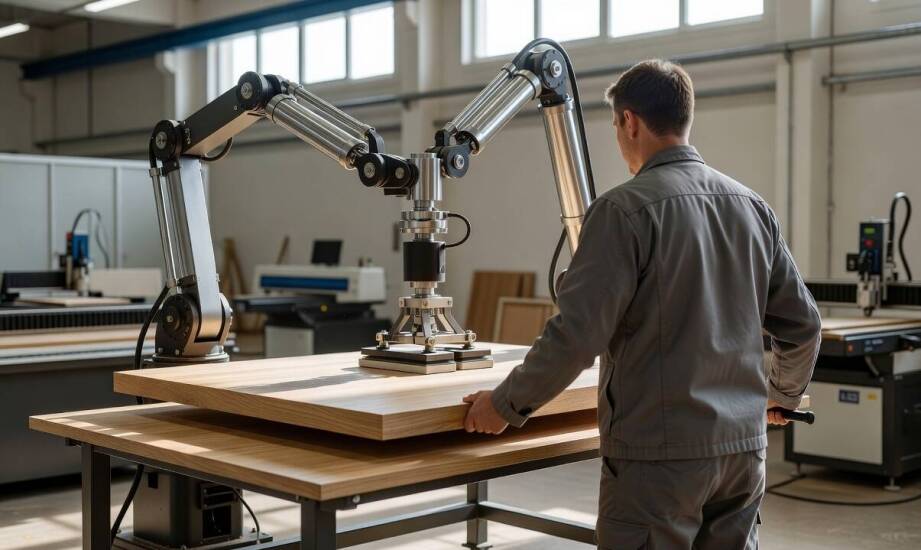

Jak zbudowany jest manipulator wspomagany sprężonym powietrzem i jak prowadzi ładunek

W hali produkcyjnej operator często musi przemieszczać ciężkie lub nieporęczne detale, takie jak wielkoformatowe płyty meblowe czy nieregularne elementy konstrukcyjne z drewna. Zachowanie precyzji pozycjonowania oraz bezpieczeństwa staje się wtedy priorytetem. Ręczne przenoszenie ładunków znacząco zwiększa ryzyko urazów układu mięśniowo-szkieletowego i obniża ogólną wydajność przy powtarzalnych operacjach. Zastosowanie odpowiednich urządzeń odciąża układ kostno-stawowy pracowników i przyspiesza procesy wewnątrzzakładowej logistyki.

Jak zbudowane są i jak działają manipulatory pneumatyczne?

Urządzenie składa się z ramienia przegubowego zamocowanego stabilnie na słupie lub szynie, wydajnych siłowników generujących siłę podnoszenia oraz zaworów sterujących przepływem gazu. Końcowy element całego systemu tworzy chwytak roboczy, który decyduje o stabilności podnoszenia. Zintegrowany mechanizm kinematyczny sprawia, że manipulatory pneumatyczne zapewniają realne wsparcie siłowe dla personelu obsługującego linię. Poszczególne przeguby dają pełną swobodę manewrowania w ograniczonej przestrzeni roboczej.

Sprężone powietrze o ciśnieniu roboczym od 0,6 do 0,8 MPa trafia do cylindra balansującego. Wytwarza tam siłę precyzyjnie przeciwdziałającą ciężarowi ładunku. Regulator ciśnienia dopasowuje parametry przepływu w czasie rzeczywistym. Po uchwyceniu elementu ramię płynnie przechodzi w stan równowagi dynamicznej, określany branżowo jako tryb odciążenia. Człowiek nadal inicjuje ruch w poziomie i pionie za pomocą intuicyjnego uchwytu sterującego. Układ wspomagający dba natomiast o utrzymanie stałych parametrów, zapobiegając niekontrolowanemu opadaniu towaru podczas relokacji.

Jak dobrać chwytak i zintegrować sprzęt z linią produkcyjną?

Do przenoszenia elementów płaskich i gładkich wykorzystuje się najczęściej chwytaki podciśnieniowe wyposażone w regulowane przyssawki. Narzędzia te gwarantują równomierny rozkład siły ssącej i chronią delikatną powierzchnię przed zarysowaniami. Nieregularne profile drewniane wymagają użycia końcówek szczękowych lub rozprężnych, dopasowanych mechanicznie do kształtu i środka ciężkości przenoszonego detalu. Konstrukcje przeznaczone do paczek kartonowych łączą systemy próżniowe z dodatkowymi podporami od spodu. Funkcja szybkiej wymiany modułów roboczych ułatwia zakładowi elastyczne dostosowanie pracy do bieżącego asortymentu bez długich przestojów.

Maszynę montuje się zazwyczaj na stalowej kolumnie podłogowej lub podwieszanej szynie sufitowej w bezpośrednim sąsiedztwie głównego stanowiska. Dogodna lokalizacja usprawnia bezkolizyjne przekazywanie detali między kolejnymi etapami produkcji. Towar trafia bezpośrednio do dalszej obróbki z pominięciem odkładania go na posadzkę. Przedsiębiorstwo Global Automation integruje tego typu ramiona nośne z wielostanowiskowymi stacjami montażu, dostosowując mechanikę do specyficznych wymagań zakładów meblarskich oraz drzewnych. Wdrożenie takiego rozwiązania przyśpiesza modernizację istniejących ciągów technologicznych i poprawia współpracę z systemami przenośników rolkowych.

Ograniczenia opisywanej technologii wynikają bezpośrednio ze ściśliwości powietrza jako medium roboczego. Cecha ta wywołuje mniejszą precyzję pozycjonowania w zestawieniu z układami elektrycznymi oraz stwarza ryzyko delikatnego odbicia przy nagłym hamowaniu. Całkowity zasięg operacyjny zależy od długości ramienia i wynosi przeważnie od trzech do ponad czterech metrów. Maksymalny udźwig sprzętu osiąga pułap kilkuset kilogramów, w ścisłej zależności od wybranego wariantu oraz specyfikacji narzędzia chwytającego. Układ balansujący stanowi naturalny pomost między tradycyjną pracą ręczną a pełną automatyzacją procesów. Rozwiązanie to zdaje egzamin wszędzie tam, gdzie instalacja autonomicznych robotów przemysłowych nie ma jeszcze wyraźnego uzasadnienia ekonomicznego, a zakład musi zachować wysoką elastyczność przy obsłudze krótkich serii towaru.
